VXB

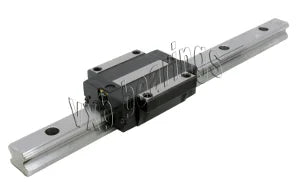

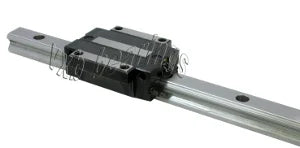

15mm 60 Long square rail - one block
Titre
593,89 $ CAD 801,75 CADVous économisez 207,86 $ CAD
SKU : kit7591
UPC : 00193019281604
UPC : 00193019281604
Diamètre de l’arbre : 15 mm
Longueur du rail : 60" Inch
Charge dynamique par bloc : 11,38 KN
Charge statique en bloc : 25,31 KN
Haute répétabilité et performances de fonctionnement fluides
Longueur du rail : 60" Inch
Charge dynamique par bloc : 11,38 KN
Charge statique en bloc : 25,31 KN
Haute répétabilité et performances de fonctionnement fluides
Nous n’offrons pas de livraison internationale |
Système de guidage linéaire de 15 mm Rail de 60" de longueur |
Système complet de guide linéaire avec un bloc de type carré à brides installé, un arbre de diamètre de 15 mm et un rail de long de 60" de pouce.
|
Chemin de fer Nom |

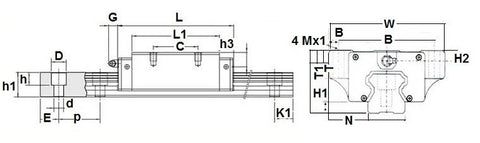

Dimensions du rail (mm) | Bloc Nom |
Dimensions du bloc (mm) | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | N | d | D | E | P | W | B | B1 | C | L1 | L | K1 | G | M | T | T1 | H2 | H3 | ||
HYR15-1524 | 28 | 4.3 | 9.5 | 4.5 | 7.5 | 20 | 60 | HYW15CA | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 53 | M5 | 6 | 89 | 3.95 | 37 |
