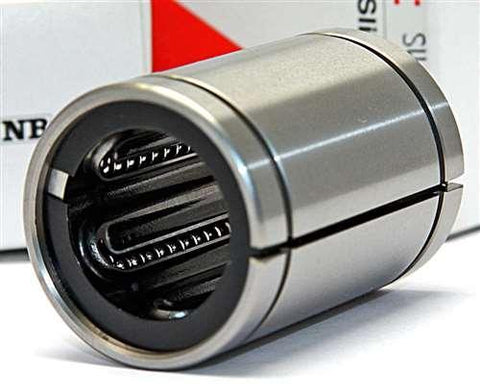

NB SW16AJ bagues à billes ajustables de 1" Mouvement linéaire
154,17 $ CAD 208,12 CADvous économisez 53,95 $ CAD
SKU : kit8024
UPC : 00193019126813
UPC : 00193019126813
Article : Roulement à billes SW16AJ
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 1" pouce
Dimensions : 1 » x 1 9/16 » x 2 1/4 » pouce
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 1" pouce
Dimensions : 1 » x 1 9/16 » x 2 1/4 » pouce

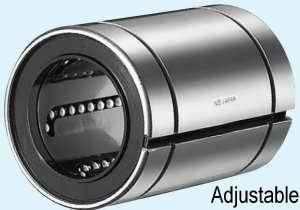

| SW16AJ : Douille à billes à dégagement ajustable Fabriqué au Japon : NB Linear Systems |
Douille à billes de type SW16AJ à dégagement ajustable de 1 », bagues/roulements à billes à mouvement linéaire de type 1 » et pouce d’alésage, diamètre intérieur (alésage) de 1 » pouce, bagues linéaires de haute précision, série en pouce principalement utilisée aux États-Unis, marque NB (Nippon Bearing Linear Systems), fabriquée au Japon.
La bague coulissante NB est un mécanisme à mouvement linéaire utilisant le mouvement de rotation des éléments de la bille. Puisque le mouvement linéaire est obtenu à l’aide d’un mécanisme simple, la bague coulissante peut être utilisée dans une grande variété d’applications, y compris les équipements de transport, les équipements de transformation alimentaire et les équipements semi-conducteurs. La bague coulissante NB utilise un axe rond pour le guide, ce qui permet une utilisation efficace de l’espace, permettant des conceptions compactes. La surface de la piste est un sol de précision. Puisque la surface de contact entre les éléments de la bille et la surface de la piste est minimisée, la bague de glissière NB offre une faible friction comparativement à d’autres mécanismes de mouvement linéaire. |

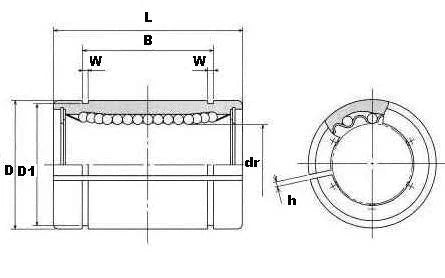

| Dimensions principales et tolérance (pouces) | Excentricité (pouce) |
Jeu radial (pouce) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dr | D | L | B | W | D1 | h | ||||||
| pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | |||||
| 1" | 0-.0004 | 1-9/16" | 0-.00065 | 2-1/4" | 0-.012 | 1-3/4" | 0-.012 | 1/16" | 1-15/32" | 1/16" | 0.0006" | 0-.0002" |
