7220CYDUP4 Nachi Angle Contact Bearing 100x180x34 ABEC-7 Bearing

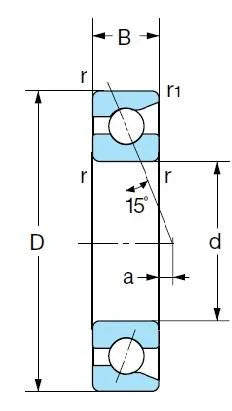

Les couloirs des anneaux intérieur et extérieur de ce type de roulement sont conçus avec un angle de contact fixe. Ces roulements sont inséparables. Puisque les billes sont insérées avec une construction à contre-alésage, un plus grand nombre de billes peuvent être installées que dans le cas des roulements à billes à rainure profonde. Les matériaux standards des cages peuvent être de l’acier embouti, du laiton à haute résistance ou de la résine synthétique. Le matériau de la cage dépend de la série de roulements et/ou de l’état de service. Les roulements à billes à contact angulaire à une seule rangée peuvent supporter des charges radiales, axiales ou composites, cependant, toute charge axiale doit être dans une seule direction. Ce type de roulement est généralement utilisé par paires pour gérer la charge induite résultant de la force axiale interne générée par la charge radiale appliquée. Lors du montage de deux roulements simples en position adjacente, NACHI fournit ces pièces combinées (paires) avec un dégagement préajusté. Les roulements combinés appariés sont des ensembles assortis. Les roulements combinés ou appariés peuvent être disposés dos à dos (db), face à face (df) ou en TANDEM (DT). Les ensembles DB ou DF peuvent supporter des charges axiales bidirectionnelles.

💡 Que signifie ABEC-7?

ABEC-7 est une classification de haute précision du Comité des ingénieurs en roulements annulaires (ABEC), indiquant des tolérances de fabrication extrêmement strictes. Ces roulements offrent des performances ultra-lisses et à faible friction et sont souvent utilisés dans des applications à grande vitesse et haute précision.

Les roulements ABEC-7 se retrouvent couramment dans les instruments de précision, les équipements aérospatiaux, les moteurs électriques haut de gamme et les machines industrielles exigeantes. Ils offrent des performances exceptionnelles, mais sont généralement plus coûteux en raison du niveau de précision impliqué.
