NB SW48AJ Bagues à rotule ajustables de 3 pouces Mouvement linéaire
1 444,74 $ CAD 1 950,40 CADVous économisez 505,66 $ CAD
SKU : kit8029
UPC : 00193019126868
UPC : 00193019126868
Article : roulement à billes SW48AJ
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 3" pouce
Taille : 3 » x 4 1/2 » x 6 » po
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 3" pouce
Taille : 3 » x 4 1/2 » x 6 » po

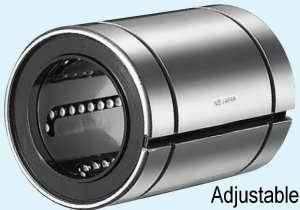

| SW48AJ : Douille à rotules ajustable à dégagement Fabriqué au Japon : NB Linear Systems |
Douille à billes à mouvement linéaire de type SW48AJ de 3 » à dégagement ajustable, bagues/roulements à billes de type 3 » pouce d’alésage, diamètre intérieur (alésage) de 3 » pouces, bagues linéaires de haute précision, la série en pouces est principalement utilisée aux États-Unis, la marque NB (Nippon Bearing Linear Systems), fabriquée au Japon.
La bague coulissante NB est un mécanisme à mouvement linéaire utilisant le mouvement de rotation des éléments de la bille. Puisque le mouvement linéaire est obtenu à l’aide d’un mécanisme simple, la bague coulissante peut être utilisée dans une grande variété d’applications, y compris les équipements de transport, les équipements de transformation alimentaire et les équipements semi-conducteurs. La bague coulissante NB utilise un axe rond pour le guide, ce qui permet une utilisation efficace de l’espace, permettant des conceptions compactes. La surface de la piste est un sol de précision. Puisque la surface de contact entre les éléments de la bille et la surface de la piste est minimisée, la bague de glissière NB offre une faible friction comparativement à d’autres mécanismes de mouvement linéaire. |

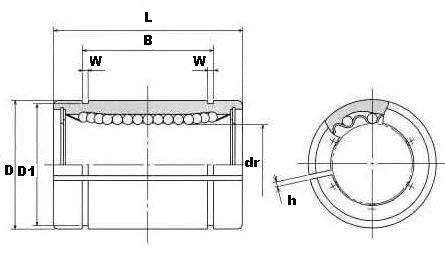

| Dimensions principales et tolérance (pouces) | Excentricité (pouce) |
Jeu radial (pouce) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dr | D | L | B | W | D1 | h | ||||||
| pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | |||||
| 3" | 0-.0006 | 4-1/2" | 0-.0009 | 6" | 0-.016 | 4.725" | 0-.016 | 0.12" | 4.31" | 0.12" | .001" | -.0008" |
