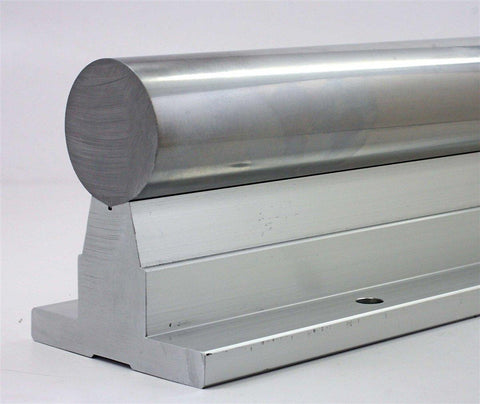

Système de rail guidé supporté en aluminium de 25 mm 120" à mouvement linéaire
UPC : 00193019322994
Système de guidage linéaire de 25 mm - rail de 120" (3048 mm)
✔️ Rail linéaire à mouvement lourd - transport de marchandises uniquement
Ce système de guidage linéaire de 25 mm comprend un rail de 120 pouces (3048 mm) et est conçu pour les systèmes de mouvement à grande échelle tels que les machines CNC, les installations d’automatisation et les équipements de manutention. En raison de sa longueur et de son poids, il est expédié uniquement par fret à l’intérieur des États-Unis (sans transport international).
✅ Longueur du rail : 120" (3048 mm)
✅ Type de voie : SBR25
✅ Diamètre de l’arbre : 25 mm
✅ Mouvement linéaire fort et lisse
✅ Idéal pour les déplacements longue distance sur tables et portiques CNC
✅ Comprend : 1 rail - blocs de support et roulements non inclus

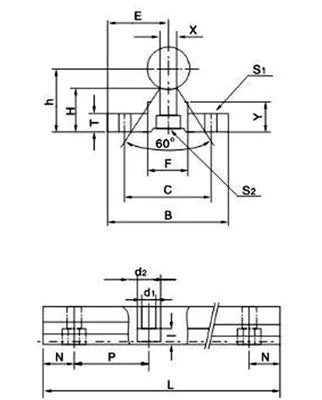

⚙️ Spécifications techniques - Rail de soutien SBR25 :
| Spec | Valeur |
|---|---|
| Diamètre | 25 mm |
| E (Centre-to-End) | 27,5 mm |
| h (Hauteur de base) | 33 mm |
| B (largeur de base) | 55 mm |
| H (Hauteur totale) | 21 mm |
| T (Épaisseur) | 6 mm |
| F (Offset de fixation) | 21,5 mm |
| X | 8 mm |
| Y | 12 mm |
| C (largeur de fente) | 35 mm |
| S1 | 6,6 mm |
| S2 (Taille du trou) | 6,6 x 11 x 6,5 mm |
💡 Pourquoi choisir un rail linéaire de 25 mm pour des systèmes de mouvement robustes?
Il offre des déplacements précis et stables sur de longues portées dans des installations exigeantes.
-
Le grand diamètre résiste à la flexion et à la déflexion
-
Parfait pour les défonceuses CNC, les bras pick-and-place et les tables plasma
-
La longueur du rail permet une portée de déplacement plus longue avec un minimum de vibrations
-
Conçu pour un soutien vissé et un alignement facile
Besoin d’un mouvement linéaire fiable sur de longues distances? Ce rail de 25 mm est votre choix incontournable – commandez maintenant et obtenez des performances fluides livrées par fret en seulement une semaine!
