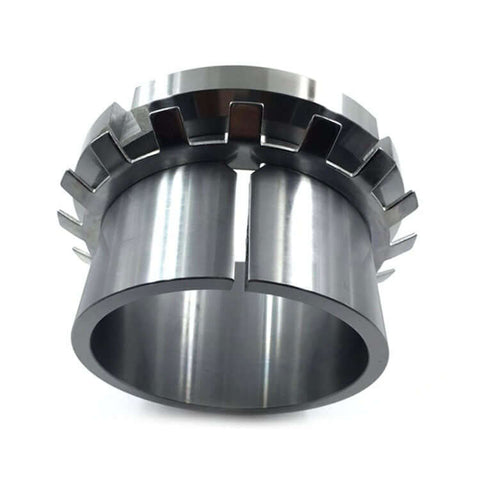

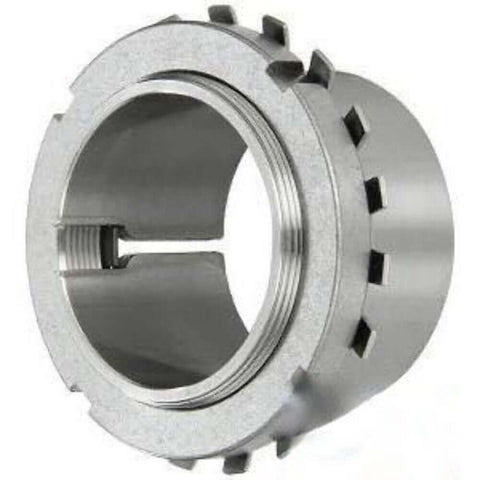

Manchon adaptateur de roulement H3134 avec écrou de blocage et rondelle
UPC :
🛠️ Manchon adaptateur de roulement H3134 avec écrou de blocage et rondelle
| Paramètre | Spécification |
|---|---|
| Désignation | H3134 |
| Diamètre d’arbre approprié (d) | 150 mm |
| Alésage de manchon adaptateur (d1) | ~155 mm |
| Taille du filetage (écrou de verrouillage) | M155×2 |
| Largeur de la manche (B) | Environ 100-105 mm |
| Écrou de blocage & rondelle | Inclus (typiquement KM34 à écrou & rondelle MB34) |
| Matériel | Acier cémenté à haute résistance, |
| Finition de surface | Mise à la terre de précision pour un ajustement à tolérance serrée |
| Poids approximatif | ~10 à 12,5 kg (varie selon le fabricant) |
🔧 But & Fonction
Le manchon adaptateur H3134 est conçu pour monter des paliers à alésage conique (par exemple, 22234K, 23234K) sur des arbres cylindriques standards sans nécessiter de modifications complexes de l’arbre. Le système de verrouillage utilisant un écrou et une rondelle permet un positionnement axial ferme et une résistance aux vibrations et à la charge dynamique.
Lorsqu’il est correctement installé, le manchon assure un alignement concentrique entre l’arbre et le roulement, minimise le glissement et permet un retrait ou un repositionnement plus faciles comparativement au montage direct sur arbre.
✅ Applications courantes
-
Boîtes de vitesses et moteurs industriels
-
Mines et concasseurs d’agrégats
-
Pompes, ventilateurs et compresseurs
-
Aciéries et opérations de laminage
-
Équipements de manutention et convoyeurs
-
Construction et machinerie agricole
Ce manchon adaptateur est largement utilisé dans les industries où la précision, la solidité et la disponibilité sont essentielles dans des conditions de charge et de vitesse élevées.
⚙️ Instructions d’installation
-
Nettoyez toutes les surfaces d’accouplement (arbre, manchon, alésage du roulement) de l’huile, de la saleté et des débris.
-
Faites glisser la gaine adaptatrice sur l’arbre jusqu’à la bonne position axiale.
-
Positionnez le roulement au-dessus du manchon et poussez-le fermement en place.
-
Vissez l’écrou de blocage KM34 et serrez à l’aide d’un crochet ou d’une clé à choc au couple spécifié.
-
Installez la rondelle de verrouillage MB34, en pliant sa languette dans une fente pour éviter la rotation de l’écrou.
-
Faites pivoter l’arbre manuellement pour assurer un mouvement fluide et vérifier l’ajustement avant la mise en service.
