NB SW4GAJ 1/4" bagues à bille ajustables Mouvement linéaire
76,13 $ CAD 102,76 CADVous économisez 26,63 $ CAD
SKU : kit8019
UPC : 00193019126769
UPC : 00193019126769
Article : roulement à billes SW4GAJ
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 1/4" de pouce
Taille : 1/4 » x 1/2 » x 3/4 » de pouce
Type : Silent Ball à mouvement linéaire
Circuit de boule : 6
Diamètre de l’arbre : 1/4" de pouce
Taille : 1/4 » x 1/2 » x 3/4 » de pouce

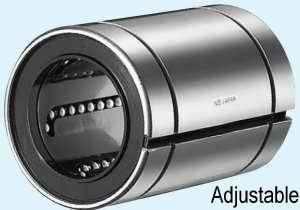

| SW4GAJ : Douille à billes à dégagement ajustable Fabriqué au Japon : NB Linear Systems |

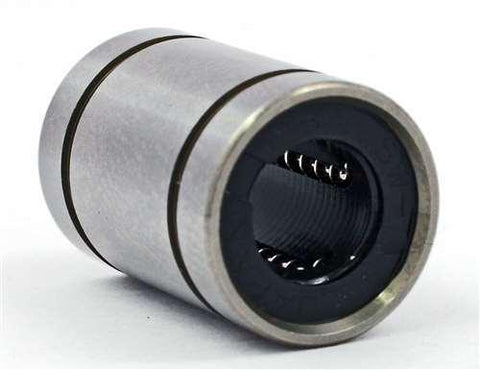

Douille à billes à mouvement linéaire SW4GAJ de type 1/4 » à dégagement ajustable, bagues/roulements à billes de type 1/4 » d’alésage de pouce, diamètre intérieur (alésage) de 1/4 » de pouce, bagues linéaires de haute précision, la série en pouce est principalement utilisée aux États-Unis, marque NB (Nippon Bearing Linear Systems), fabriquée au Japon.
La bague coulissante NB est un mécanisme à mouvement linéaire utilisant le mouvement de rotation des éléments de la bille. Puisque le mouvement linéaire est obtenu à l’aide d’un mécanisme simple, la bague coulissante peut être utilisée dans une grande variété d’applications, y compris les équipements de transport, les équipements de transformation alimentaire et les équipements semi-conducteurs. La bague coulissante NB utilise un axe rond pour le guide, ce qui permet une utilisation efficace de l’espace, permettant des conceptions compactes. La surface de la piste est un sol de précision. Puisque la surface de contact entre les éléments de la bille et la surface de la piste est minimisée, la bague de glissière NB offre une faible friction comparativement à d’autres mécanismes de mouvement linéaire. |

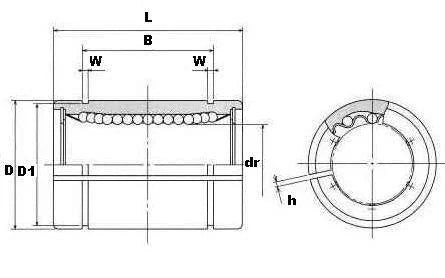

| Dimensions principales et tolérance (pouces) | Excentricité (pouce) |
Jeu radial (pouce) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dr | D | L | B | W | D1 | h | |||||||
| pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | pouce | Tolérance | ||||||
| 1/4" | 0-.0004 | 1/2" | 0-.00048 | 3/4" | 0-.008 | .51" | 0-.008 | 0.039" | .4687" | .04" | .0005" | -.0001" | |
