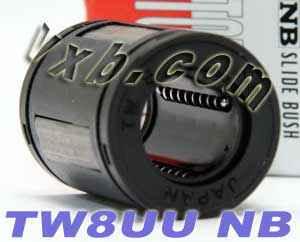

NB TW8UU 1/2" bague à bille auto-alignante Mouvement linéaire
Titre
76,13 $ CAD102,76 CADVous économisez 26,63 $ CAD
SKU : kit8012 UPC : 00193019126691
Article : TW8UU NB Bearing Type : Silent Bushing à bille auto-alignant NB Système linéaire Circuit à billes : 4 Taille : 1/2 » x 7/8 » x 1 1/4 » pouce Diamètre intérieur : 1/2" pouce
TW8UU : TopBall Type standard pour charges élevées : système linéaire NB Silent Bushing à billes auto-alignantes Fabriqué au Japon
TW8UU 1/2 » d’alésage élevé Type Standard TopBall en pouce bagues/roulements à billes à mouvement linéaire, diamètre intérieur (alésage) IS 1/2 » de dimensions avec joints intégrés, la bague culisseuse à bille supérieure est une bague à haute performance avec trois fois la capacité de charge, capable d’offrir jusqu’à 27 fois la durée de vie normale d’une bague coulissante conventionnelle. bagues linéaires de haute précision, série principalement utilisée aux États-Unis, marque NB (Nippon Bearing Linear Systems), fabriquées au Japon.
Palisseau TW8UU NB
Système linéaire à balles à billes auto-alignant NB
Circuit à billes : 4
Taille : 1/2 » x 7/8 » x 1 1/4 » pouce
Diamètre intérieur : 1/2" pouce
Diamètre extérieur : 7/8" de pouce
Longueur : 1 1/4" pouce
Charge dynamique : 1023 N
Charge statique : 1290 N
NB propose maintenant une nouvelle norme en mouvement linéaire avec TOPBALL. La bague coulissante TOPBALL est une bague haute performance avec une capacité de charge trois fois supérieure, capable d’offrir jusqu’à 27 fois la durée de vie normale d’une bague coulissante conventionnelle. TOPBALL est disponible dans une variété de configurations pour s’adapter à diverses conditions de service. Le TOPBALL auto-alignant de NB peut être conçu pour de nombreuses applications différentes telles que les équipements automatisés d’usine, les machines-outils, les machines industrielles, les équipements électriques, les instruments optiques et de mesure. Aux premiers stades du développement de TOPBALL par NB, une réflexion et une considération approfondies ont été apportées à des facteurs tels que la qualité, le coût, la performance et l’interchangeabilité. Les résultats de ces efforts se reflètent dans les fonctionnalités de TOPBALL.
CARACTÉRISTIQUES DE TOPBALL
Capacité de charge accrue : La plaque de charge au sol conçue de NB offre un contact en arc circulaire avec l’élément à bille, ce qui entraîne une plus grande dispersion de la charge, permettant à TOPBALL d’offrir une capacité de charge trois fois supérieure à celle des bagues coulissantes conventionnelles.
Durée de vie de voyage plus longue : La contrainte dispersée sur la plaque de charge offre à TOPBALL jusqu’à 27 fois la durée de vie de course des bagues coulissantes conventionnelles.
Capacité d’auto-alignement : Les plaques de charge sont plus fines aux extrémités pour fournir un point de pivot au centre de la plaque. Le centre agit comme un point d’appui pour compenser tout léger désalignement entre l’arbre et l’alésage du carter qui pourrait être causé par un usinage imprécis, des erreurs de montage ou une déviation de l’arbre.
Joint flottant intégré pour essuie-glace : Le design unique du joint flottant de NB permet un auto-alignement tout en maintenant un contact égal et constant avec l’arbre. Les joints n’augmentent pas la longueur totale de la bague, ce qui permet des conceptions plus compactes.
Dégagement ajustable : Les plaques de charge TOPBALL sont conçues pour « flotter » dans la gaine extérieure, ce qui permet un dégagement entre les éléments à bille et l’axe afin de mieux répondre aux besoins d’application.
Rentabilité : La capacité de charge plus élevée de TOPBALL et sa longue durée de vie permettent l’utilisation de composants plus petits tels que des bagues, des carters et des arbres, réduisant ainsi le coût des matériaux et le coût global du système.
