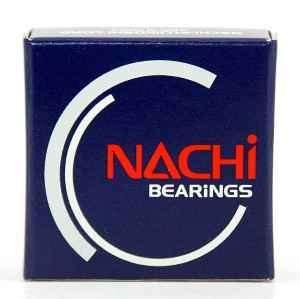

N209 Nachi Roulement Cylindrique 45x85x19 Fait au Japon

La construction de ce type de bearing à rouleaux est la plus simple de tous les bearings radiaux à rouleaux. Ce bearing-là est souvent utilisé pour les applications à haute vitesse. Vu que la bague intérieure, la bague extérieure pis les rouleaux sont en contact en ligne, ce bearing a une grosse capacité de charge radiale. Différentes configurations de bearings à rouleaux cylindriques sont : N, NJ, NF, NU, RNU : nervures (flasques) intégrées
NH, NP, NUP, NUH : nervures intégrées pis libres
NN, NNU : bearings à double rangée
Les configurations avec des flasques intégrés ou des nervures libres sur les deux bagues peuvent prendre un petit peu de charge axiale. Vu que ce type de bearing supporte la charge axiale par glissement entre le bout des rouleaux pis les faces des flasques, la charge axiale est limitée. Les bearings à rouleaux cylindriques à double rangée sont utilisés pour des jobs à haute vitesse pis haute précision, comme le support de la broche principale sur les tours, fraiseuses pis centres d’usinage. Le jeu radial des bearings à alésage conique peut s’ajuster quand tu montes le bearing sur l’arbre. Les cages standards sont en acier embouti ou en résine polyamide. Les cages usinées en laiton haute résistance sont utilisées pour les gros bearings ou pour les applications à haute vitesse.
