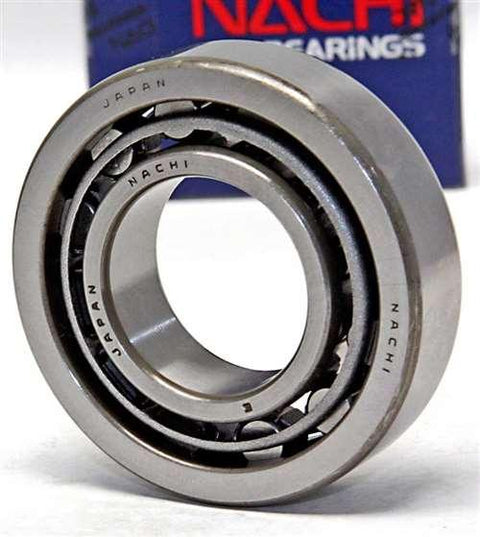

Roulement cylindrique NU2313E Nachi 65x140x48 fabriqué au Japon

La construction de ce type de roulement à rouleaux est la plus simple de tous les roulements radiaux à rouleaux. Ce modèle-là est souvent utilisé quand ça spin vite. Vu que la bague intérieure, la bague extérieure pis les rouleaux sont en contact en ligne, ce roulement-là a une grosse capacité de charge radiale. Différentes configurations de roulements à rouleaux cylindriques sont : N, NJ, NF, NU, RNU : nervures (flasques) intégrées
NH, NP, NUP, NUH : nervures intégrées et libres
NN, NNU : roulements à double rangée
Les configurations avec des flasques intégrés ou des nervures libres sur les deux bagues (intérieure et extérieure) peuvent prendre un p'tit peu de charge axiale. Comme ce type de roulement gère la charge axiale par glissement entre le bout des rouleaux pis les flasques, la charge axiale reste limitée. Les roulements à rouleaux cylindriques à double rangée sont parfaits pour les jobs qui roulent vite pis qui demandent de la précision, genre le support de broche principale sur un tour, une fraiseuse ou un centre d’usinage. Le jeu radial des roulements à alésage conique peut s’ajuster quand tu montes le roulement sur l’arbre. Les cages standards sont en acier embouti ou en résine polyamide. Pour les gros roulements ou ceux qui tournent vite, on utilise des cages usinées en laiton ben solide.
