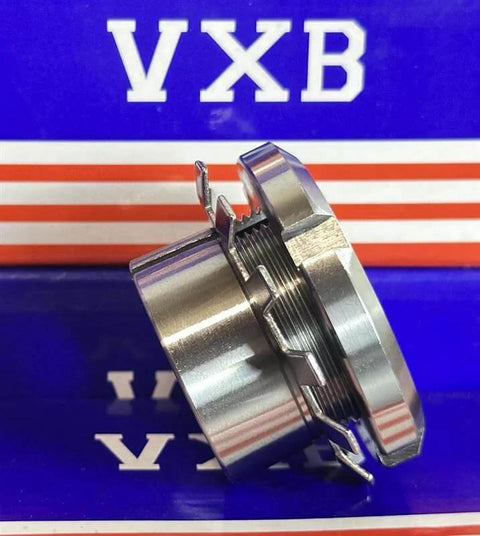

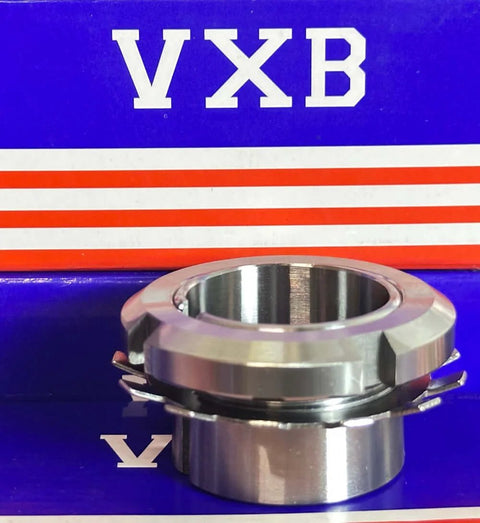

🔧 Ensemble manchon adaptateur H211

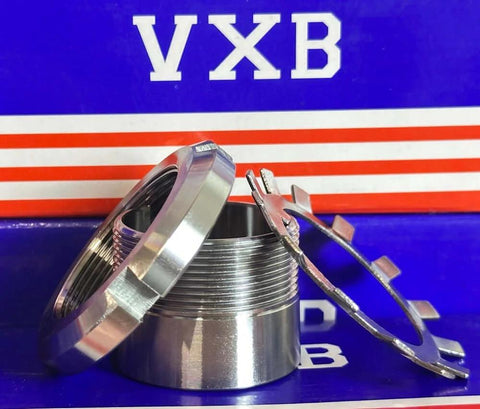

Inclus :
-
Manchon adaptateur: H211
-
Écrou de blocage : KM11
-
Rondelle de blocage : MB11
📐 Dimensions standards pour H211
| Paramètre | Valeur |
|---|---|
| Diamètre d'arbre (d) | 50 mm |
| Alésage conique (d1) | ~55 mm (cône 1:12) |
| Filetage (écrou de blocage) | M55 × 2 |
| Longueur de la douille (L) | ~65 mm |
| Écrou de blocage | KM11 |
| Rondelle de blocage | MB11 |
| Ratio de conicité | 1:12 |
🔎 Les dimensions peuvent varier un peu selon le fabricant (SKF, FAG, NSK, etc.).
✅ Roulements compatibles
Souvent utilisé avec :
🔹 Roulements à billes auto-aligneurs :
-
1211K
-
1311K
-
2211K
🔹 Roulements à rouleaux sphériques :
-
21311K
-
22211K
⚙️ Fonction
-
Utilisé pour monter un roulement à alésage conique sur un arbre cylindrique de 50 mm.
-
Le roulement s'installe par-dessus la douille conique.
-
En serrant l'écrou de blocage KM11, tu places le roulement comme il faut.
-
La rondelle de blocage MB11 sécurise l'écrou pour pas qu'il tourne ou se desserre.
🛠️ Procédure d'installation
-
Glisse la douille H211 sur l'arbre de 50 mm.
-
Monte le roulement à alésage conique sur la douille.
-
Serre l'écrou de blocage KM11 avec une clé à ergot ou une clé à crochet.
-
Fixe la rondelle MB11 en pliant une patte dans la fente de l'écrou.
✅ Pour un fit précis, check la réduction de la garde radiale interne pendant que tu serres (surtout pour les roulements à rouleaux sphériques)
