Actionneur de table à mouvement linéaire, guide de rail à mouvement linéaire CNC avec moteur pas à pas Nema23, vis à billes 1605 double axe optique, course utile : 100 mm
$230.31 CAD
$685.26 CADvous économisez $454.95 CAD
SKU: VXB0G2B9LKLJ
UPC: 00193019419847
UPC: 00193019419847
Actionneur de table de mouvement linéaire avec moteur NEMA23, vis à billes 1605, course de 100 mm - Système de guidage linéaire CNC

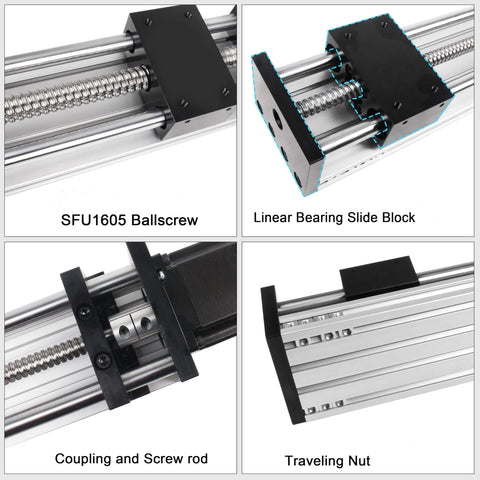

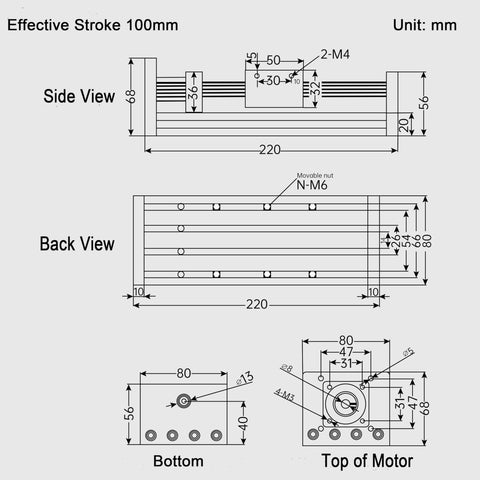

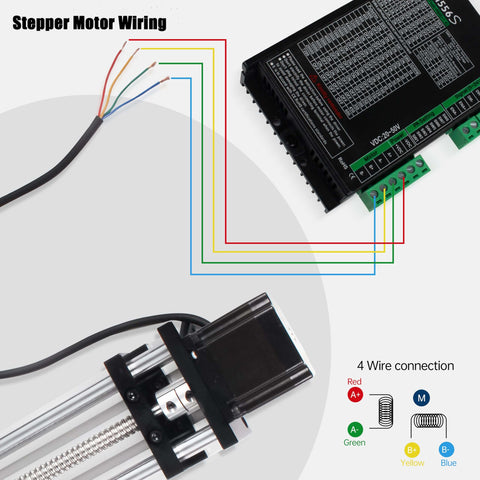

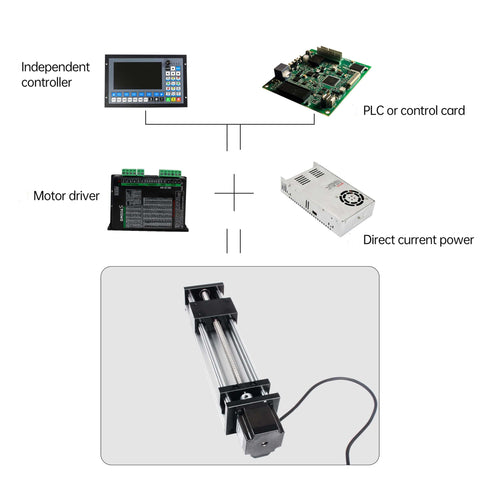

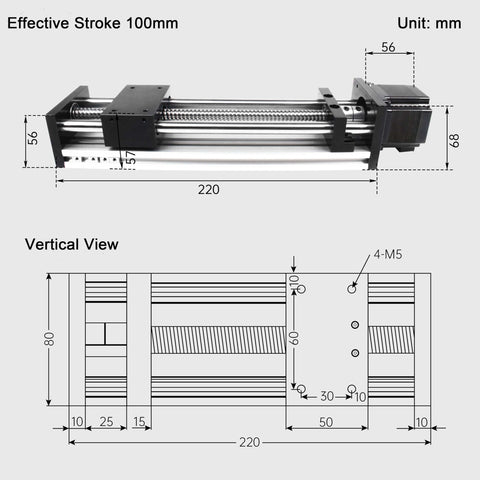

✔️ Actionneur compact de table de mouvement linéaire CNC avec NEMA23, vis à billes 1605, course de 100 mm pour une automatisation précise. Cette unité unique combine une course effective de 100 mm avec une vis à billes 1605 et un rail de guidage linéaire carré de 20 mm monté sur une base en aluminium de 80 mm de large. Conçu pour un positionnement précis et répétable dans les machines CNC, les découpeuses laser, les bancs d’essai automatisés et les systèmes à portique multi-axes. ✅ Vis : entraînement par vis à billes 1605, diamètre 16 mm (0,63 po) ; pas de 4 mm (0,157 po) par tour ; précision de l’écrou à bride 0,03 mm (0,0012 po) ; classe de précision C7 ✅ Course et dimensions : course effective 100 mm (3,94 po) ; largeur 80 mm (3,15 po) ✅ Capacité de charge : horizontal 30 kg, vertical 15 kg ✅ Rail de guidage et construction : rail de guidage linéaire carré de 20 mm ; composants en acier à roulements ; fonctionnement silencieux ✅ Moteur et commande : moteur pas à pas NEMA23, dimensions 57 × 57 × 56 mm ; couple 1,26 N·m ; courant 3 A ; tension 12-36 V (typiquement 24 V) ; commande par impulsions ✅ Installation et compatibilité : montage à double rail de guidage pour stabilité ; écrou mobile M4 en bas et rainure de fixation latérale ; écrou M3 pour installation limitée ✅ Intégration système : prêt pour des montages multi-axes (deux, trois ou quatre axes) et couplage facile avec portiques ou tables de machine 💡 À quoi sert un actionneur de table de mouvement linéaire en automatisation de précision ? Il assure un mouvement précis et répétable dans un ensemble compact motorisé. - Idéal pour portiques CNC, bras robotiques, découpeuses laser et postes d’inspection - Offre une course précise de 100 mm avec une vis à billes 1605 pour un positionnement fiable - Pratique pour les configurations multi-axes, permettant une extension facile à 2-4 axes - Compatible avec une commande simple via un entraînement par impulsions et une alimentation standard 24 V Cette table pratique offre une précision répétable avec une bonne capacité de charge, parfaite pour la fabrication automatisée, les plans de travail de laboratoire et les lignes d’assemblage de précision.
