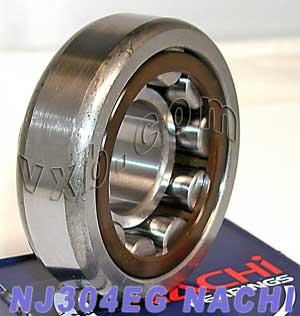

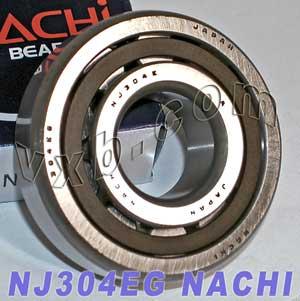

Roulement à rouleaux cylindriques NJ304EG Nachi 20x52x15mm fabriqué au Japon

La construction de ce type de bearing à rouleaux est la plus simple de tous les roulements radiaux à rouleaux. Ce modèle-là est souvent utilisé quand ça spin vite. Comme la bague intérieure, la bague extérieure pis les rouleaux sont en contact en ligne, ce bearing-là a une grosse capacité de charge radiale. Différentes configurations de roulements à rouleaux cylindriques sont : N, NJ, NF, NU, RNU : épaulements (flasques) intégrés.
NH, NP, NUP, NUH : épaulements intégrés pis amovibles
NN, NNU : roulements à double rangée
Les configurations avec des flasques intégrés ou des épaulements amovibles sur les deux bagues peuvent prendre un petit peu de charge axiale. Vu que ce type de bearing gère la charge axiale par glissement entre le bout des rouleaux pis les flasques, la charge axiale reste limitée. Les roulements à rouleaux cylindriques à double rangée sont utilisés pour des jobs de haute vitesse pis de précision, comme le support de broche principale sur les tours, fraiseuses pis centres d’usinage. Le jeu radial des roulements à alésage conique peut s’ajuster quand tu installes le bearing sur l’arbre. Les cages standards sont en acier embouti ou en résine polyamide. Pour les gros bearings ou ceux qui tournent vite, on utilise des cages usinées en laiton haute résistance.
