Open Cover PCB Testing Jig With Bakelite Fixture For Easy Board Swap Of A B C Boards Adjustable Spacing Between B And C Boards Rotatable C Board Adapter Plate Positioning Pins With Extra Holes PCBA Test Rack For Type 180 150 60

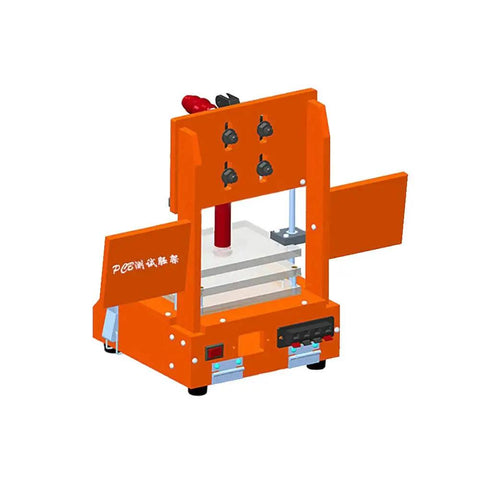

Gabarit de test PCB à couvercle ouvert avec échange de carte ABC en bakélite
✔️ Rack unitaire avec espacement B-C réglable et plaque C pivotante à 90°

Le gabarit de test PCB à couvercle ouvert est un dispositif en bakélite conçu pour faciliter l’échange des cartes A, B et C lors des phases d’assemblage et de test. Il est couramment utilisé sur les racks de test PCB et les lignes de production pour maintenir les cartes solidement pendant les tests et le soudage. Chaque modèle inclut le kit de cartes ABC correspondant, comme FC80-50-42, ainsi que des variantes telles que 80-50-42, 100-80-42, 130-100-42, 150-130-60, 180-150-60 et 240-180-60. Les zones des cartes utilisent des plaques acryliques transparentes (8 mm ou 10 mm d’épaisseur) et le cadre est fabriqué en bois électrique pour une utilisation sûre et robuste.

✅ Conception à couvercle ouvert pour faciliter le soudage et le chargement
✅ Remplacement facile des cartes A, B, C pour des échanges rapides
✅ Espacement réglable entre les cartes B et C
✅ Goupilles de positionnement avec 4 trous supplémentaires réservés pour des améliorations
✅ Plaque adaptatrice de la carte C pivotant à 90° pour l’orientation
✅ Positions de trous standard ; accessoires au choix libre

💡 À quoi sert un gabarit de test PCB dans les configurations de cartes ABC et les dispositifs à couvercle ouvert ?

Un dispositif pratique pour optimiser les tests et les échanges rapides de cartes sur les lignes d’assemblage.

• Dispositif pratique pour aligner et tester les cartes ABC
• Maintient les cartes A, B, C espacées pour des tests reproductibles
• Améliore le débit et réduit les dommages liés à la manipulation

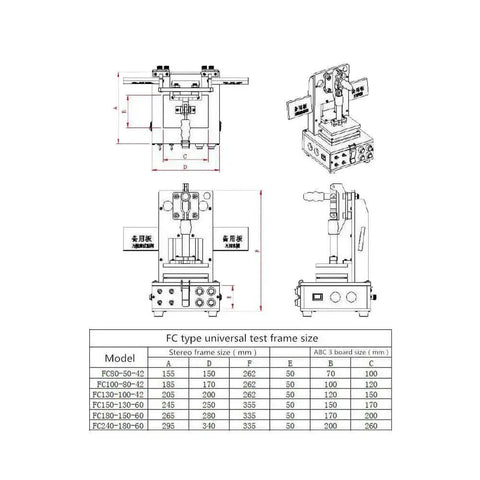

• Compatible avec les tailles courantes de cadres ABC de 80-50-42 à 240-180-60
